XCDisplay ist erhältlich im iOS AppStore und besteht aus aus einer Anwendung für iOS Geräte und einer für die AppleWatch, die unabhängig von einander Verbindungen zu Bluetooth Geräten aufbauen können. Bei Beiden ist der Funktionsumfang nahezu identisch, sie unterscheiden sich nur in der Benutzeroberfläche. Derzeit werden folgende Bluetooth Geräte unterstützt:

XC-Tracer (Geräte mit Bluetooth)
Flytec Sensbox
Bluefly
Andere BLE Varios, die diese Protokolle unterstützen:
- LXWP0
- LXWPW
- LK8EX1
- BFV
- PDGFTL1 (Digifly)

Was kann XCDisplay?

XCDisplay erweitert Bluetooth Varios um die Anzeige der wichtigsten Informationen. Alternativ kann XCDisplay auch Daten der internen GPS- und Luftdruck-Sensoren visualisieren, wobei deren Genauigkeit jedoch geringer als bei den externen Geräten sein kann.
Sofern vom Vario und vom eingestellten Protokoll unterstützt, werden diese Werte angezeigt:

Steigen/Sinken
Geschwindigkeit über Grund
Höhe (vom GPS oder barometrischen Sensor, sofern im Vario vorhanden)
Kurs
Batteriezustand (des verbundenen Gerätes)

Für zukünftige Versionen sind geplant:

Gleitzahl
Entfernung vom Startplatz (Luftlinie)
Höhe relativ zum Startplatz
Windrichtung

Was kann XCDisplay nicht?

XCDisplay ist kein vollwertiges Vario, es besitzt keine Tonausgabe, zeichnet keine Flüge auf, besitzt keine Karten- oder Luftraumdarstellung.

Versionen

1.2.0 Anpassungen für WatchOS 6 und AppleWatch 5

Benutzung von XCDisplay

Nach der Installation auf einem iOS Gerät findet man dort dieses Anwendungs-Symbol:

Damit XCDisplay auf der AppleWatch verwendet werden kann, muss es zuerst in der App “Watch” installiert werden.

Dort werden auch die Einstellungen vorgenommen. Nach der Installation findet man dieses App Symbol:

Raster		Liste

Über eine “Komplikation” (Anwendungssymbol) im Ziffernblatt kann auf der AppleWatch der Zugriff beschleunigt werden. Ausserdem wird hier der Status angezeigt.

inaktiv		aktiv

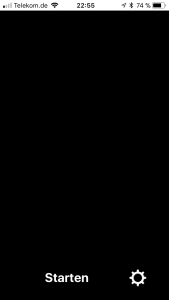

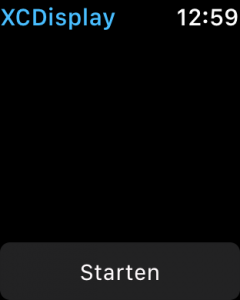

Nach dem Start wird dieser Bildschirm angezeigt:

Watch		iOS

Bevor die Kommunikation gestartet wird, bzw. die Sensoren abgefragt werden, ist es hilfreich, über das Zahnrad rechts unten (iOS), bzw. über die App “Watch”, die Einstellungen zu öffnen, um sich mit den Optionen vertraut zu machen.

Starten

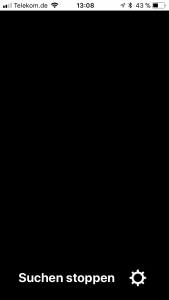

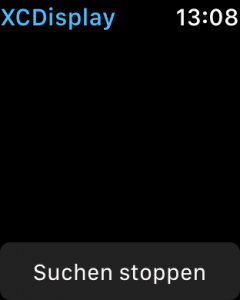

Über den Knopf “Starten” werden die internen Sensoren abgefragt, bzw. versucht, das eingestellte Gerät über Bluetooth anzusprechen. Bis dieses gefunden wurde, kann der Suchvorgang über “Suchen stoppen” abgebrochen werden.

Watch		iOS

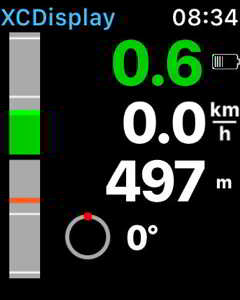

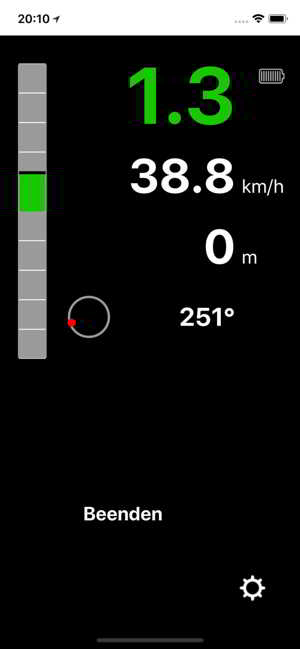

War die Suche erfolgreich und liefert das Gerät Daten, werden diese angezeigt. Beim XC-Tracer geschieht dies erst dann, wenn das Gerät bereit ist, und die entsprechende Tonfolge abgespielt wurde.

Watch		iOS

Auf der linken Seite befindet sich der Vario Balken und daneben (von oben): - Integrierter Steig- bzw. Sinkwert, sowie Ladezustand der Batterie des verbundenen Gerätes - Geschwindigkeit mit Einheit - Höhe mit Einheit. Je nach Einstellung und Gerät ist die Höhe barometrisch oder per GPS ermittelt. - Kurs: graphisch (Norden ist immer oben) und Beschriftung (Grad oder Himmelsrichtung)

Im Variobalken werden mehrere Informationen angezeigt:

Graue horizontale Linien pro Einheit
Integrierter Wert: schwarze horizontale Linie
Maximales Steigen: grüne horizontale Linie
Maximales Sinken: rote horizontale Linie
Aktuelles Steigen bzw. Sinken: Balken, der vom Zentrum nach oben bzw. unten verläuft und so eingefärbt wird:
- weiß: Steigen unterhalb des (einstellbaren) Schwellwertes für die grüne Anzeige
- grün: ab dem Schwellwert für die grüne Anzeige
- grau: Sinken unterhalb des (einstellbaren) Schwellwertes für die rote Anzeige
- rot: ab dem Schwellwert für die rote Anzeige

Sobald aktualisierte Daten von der Datenquelle vorliegen, wird die Anzeige aktualisiert. Änderungen an Einstellungen, während XCDisplay verbunden ist, werden wirksam, wenn der Hauptbildschirm in den Vordergrund kommt. Auf der AppleWatch muss XCDisplay dafür kurz deaktiviert und wieder aktiviert werden. Dies geschieht z.B. über den seitlichen Knopf der Watch.

Bei einem Wechsel des Gerätetyps wird eine eventuell bestehende Verbindung geschlossen, und der Startbildschirm wird angezeigt. Die Verbindung bleibt so lange bestehen, bis sie entweder vom externen Gerät oder in XCDisplay über “Beenden” gelöst wird. Das bedeutet, dass man die App ohne erneuten Verbindungsaufbau deaktivieren und wieder aktivieren kann.

Wird XCDisplay während der Suche nach dem Bluetooth Gerät deaktiviert, erfolgt ein Abbruch der Suche, und der Startbildschirm wird angezeigt.

Beenden

Die Verbindung zur Datenquelle wird über den Knopf „Beenden“ geschlossen.

Damit auf der AppleWatch der entsprechende Knopf erscheint, wird entweder über eine Fingerbewegung auf dem Display oder über den Drehknopf (“Digital Crown”) die Anzeige nach oben geschoben. Falls eingestellt ist, dass die Anzeige zurück scrollen soll, verschwindet der Knopf wieder nach der entsprechenden Zeitspanne, sofern er nicht betätigt wird.

Einstellungen

Vario

TYP
- Anderes Vario
- BlueFly Vario
- Flytex Sensbox
- Interne Sensoren
- XC-Tracer.
Als Protokolle werden XCTRACER (bzw. XCTRC), LXWP0, LXWPW, DigiFly und LK8EX1 unterstützt, jedoch werden nicht bei jedem alle Werte übertragen.

Vario Name
Wenn als Typ Anderes Vario“ ausgewählt ist, werden hier mindestens die ersten drei Zeichen des Bluetooth Namen eingetragen.

Sensor

Höhe
Auswahl des Sensors für die angezeigte Höhe
- GPS
- barometrisch. Wird momentan nur bei der Sensbox ausgewertet, bei den anderen Sensoren wird immer die GPS Höhe verwendet.
Internes GPS verwenden
Das interne GPS von iPhone oder AppleWatch wird zur Bestimmung von Höhe, Position und Geschwindigkeit verwendet
Einheiten
- Vario
  - m/s (Meter pro Sekunde)
  - 100ft/min (100 Fuß pro Minute)
- Höhe
  - m (Meter)
  - ft (Fuss)
- Geschwindigkeit
  - m/s (Meter pro Sekunde)
  - km/h (Kilometer pro Stunde)
  - mph (Meilen pro Stunde)
Anzeigeoptionen
- Zurückscrollen nach (sec.): Zeitspanne, nach der das Display automatisch nach oben scrollt, falls es ganz nach unten geschoben wurde. (Nur AppleWatch)
- Integration Vario (sec.): Zeitspanne für die Mittelwert-Bildung des Vario Wertes von 0 bis 10
- Integration Balken (sec.): Zeitspanne für die Mittelwert-Bildung des Vario Balkens von 0 bis 10. Der Mittelwert wird als horizontale schwarze Linie dargestellt
- Maximalwert merken (sec.): Das maximale Steigen bzw. Sinken der letzten 0 bis 60 Sekunden wird im Vario Balken durch eine horizontale grüne bzw. rote Linie angezeigt. 0 Bedeutet keine Anzeige des Maximalwertes
- Vario Balken Maximum: Anzahl der Einheiten (max. 10), die im Vario Balken nach oben und unten dargestellt werden.
- Steigen: grüne Farbe ab: Wert, ab dem der Balken für das Steigen grün eingefärbt wird. Zwischen 0 und diesem Wert ist der Balken weiss.
- Sinken: rote Farbe ab: Wert, ab dem der Balken für das Sinken rot eingefärbt wird. Zwischen 0 und diesem Wert ist der Balken grau.
- Hintergrund: schwarz oder weiss. (Nur iOS)
- Variobalken ausblenden: (Nur AppleWatch)
- Batterie ausblenden: (Nur AppleWatch)
Kurs
- Grafik ausblenden
- Beschriftung
  - Keine Anzeige
  - Grad: 0 – 360°
  - Text: Himmelsrichtung
- Wind anzeigen Falls Windrichtung und -Stärke von Vario und Protokoll unterstützt werden, kann auf der Kursgrafik ein weiterer Punkt für die Richtung angezeigt werden.
Wenn sowohl Grafik als auch Beschriftung ausgeblendet sind, wird auf der AppleWatch die Anzeige der verbleibenden Werte vertikal zentriert.

Alle Werte, die über die Tastatur eingegeben werden, sind positiv. Hier erfolgt keine Korrektur, falls sie ausserhalb des erlaubten Wertebereiches sind. Dies kann leider nicht in der Benutzeroberfläche der Einstellungen umgesetzt werden. Als Dezimaltrenner können sowohl Komma als auch Punkt verwendet werden.
